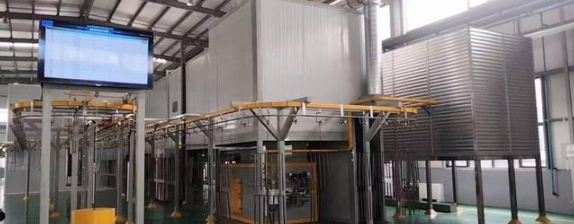

涂装设备机械的核心功能并非简单地“喷漆”，而是通过精密控制实现涂层材料的均匀转移与固化。要理解这一过程，需从“涂层”与“涂装”两个基本概念的差异切入。涂层是最终附着在物体表面的薄膜，而涂装则是一系列机械与化学手段的组合，目的是将液态或粉末状涂料转化为固态涂层。这种转化依赖设备对温度、压力、流速和微粒运动的精确管理。
一、涂料输送与雾化的机械逻辑
涂装设备首先面对的问题是：如何将粘稠的涂料从储罐稳定输送到喷涂区域？这里涉及两类机械原理。一是正压输送系统，通过泵体（如隔膜泵或齿轮泵）产生持续压力，推动涂料沿管道流动；二是负压抽取系统，利用压缩空气在喷枪内部形成局部真空，将涂料吸入并混合。关键在于，涂料在输送过程中多元化避免气泡混入，否则会导致涂层出现针孔缺陷。为此，设备常配备脱泡装置，通过离心力或真空脱气消除微小气泡。
雾化是涂装的核心环节。以常见的空气喷涂为例，压缩空气从喷枪喷嘴高速喷出，与低速流出的涂料液柱相遇，形成剪切力。液柱被拉伸成细丝，随后破裂为直径10-50微米的液滴。这一过程受液体表面张力和空气流速的直接影响——表面张力越低，液滴越细小均匀。静电喷涂则在此基础上增加电场：喷枪与工件之间施加高压（通常60-100千伏），使液滴带电，并沿电场线飞向工件表面。这种带电液滴的沉积效率比普通空气喷涂高约30%，且能有效覆盖工件背面（即“环抱效应”）。
二、涂层均匀性与膜厚控制的机械策略
涂层均匀性并非仅靠喷枪调整就能实现。涂装设备中常采用“旋转杯”或“旋杯式”雾化器，其工作原理是涂料通过高速旋转（通常20000-40000转/分钟）的杯状部件，被离心力甩出成雾状。旋转杯的转速直接决定液滴直径：转速越高，液滴越细，但飞散范围也越大，容易造成涂料浪费。因此，设备需要配合“成形空气环”进行约束——通过环形缝隙喷出气流，将雾锥压扁为扇形，控制喷涂宽度。

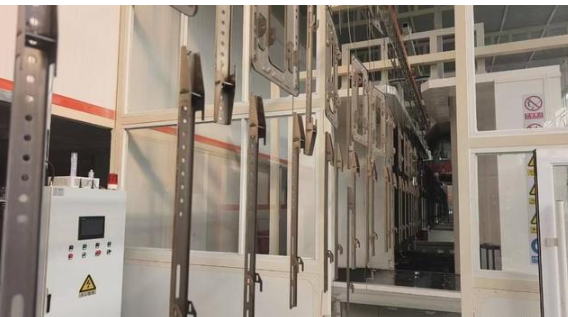

对于平面工件的涂装，机械臂或往复机带动喷枪以固定速度移动，形成重叠喷涂路径。重叠宽度通常设定为雾锥宽度的50%-60%，以确保相邻轨迹间的涂层厚度偏差不超过10%。更精密的系统采用闭环控制：在线膜厚仪实时测量涂层厚度，反馈至控制器自动调整喷涂参数（如涂料流量或移动速度）。这种控制策略避免了“过度喷涂”与“漏喷”两类常见问题，后者往往源于工件曲面导致的距离变化。
三、固化与废气处理的机械协同

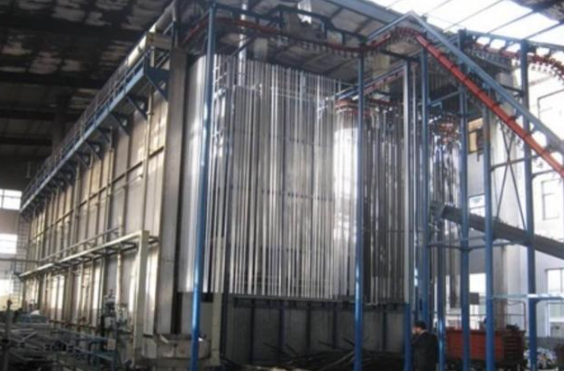

涂层从液态转为固态的固化环节，对设备机械结构提出特殊要求。热固化涂装线中，工件需通过烘道，其内部气流组织并非简单加热。烘道通常分为升温区、保温区和冷却区。在升温区，采用“气幕”隔离技术——高速热风从上下两侧吹向工件，形成空气屏障，防止外部冷空气混入；保温区则依赖“红外辐射+对流”复合加热，红外灯管产生的短波辐射直接穿透涂层，使其内部先受热固化，避免表面结皮。若涂层过厚，表面先固化会阻碍内部溶剂挥发，导致起泡或橘皮纹。
涂装过程中产生的有机废气（VOCs）需通过环保设备处理。常见方法是“沸石转轮浓缩+蓄热式氧化炉（RTO）”。废气先经过沸石转轮，吸附VOCs，净化后的空气排放；转轮持续旋转至脱附区，被热空气（约200℃）反向吹脱，形成高浓度废气，再送入RTO在800℃以上燃烧分解。这种机械与热化学结合的方式，可使废气净化效率达98%以上，且蓄热体回收废气燃烧的热量，用于预热进入烘道的新鲜空气，降低整体能耗。
四、粉末涂装的机械特殊性
粉末涂装与液体涂装不同，其设备需处理固态颗粒而非流体。静电粉末喷涂枪内部设有“文丘里管”结构——压缩空气通过收缩-扩张通道产生负压，将粉末从流化床中吸入并加速。粉末在枪管内与电极摩擦带电，离开喷嘴时带电颗粒受电场力驱动飞向工件。由于粉末颗粒具有绝缘性，带电后会吸附在工件表面，直至进入烘箱熔融流平。
回收粉末的机械系统是粉末涂装的关键。未吸附的粉末（约占20%-40%）通过旋风分离器与布袋过滤器回收。旋风分离器利用离心力将粗粉与细粉分离：粗粉沿器壁下落回用，细粉则进入滤袋。滤袋需定期脉冲喷吹清灰，防止堵塞。这种回收机制使得粉末利用率可达95%以上，远超液体涂装。
结论：涂装设备机械的精密化与系统化
涂装设备机械的本质，是通过能量（气压、电场、热能）与物料（涂料、溶剂、粉末）的耦合，实现涂层的可控形成。从输送泵的流量稳定性到旋转杯的转速精度，从烘道气流组织到废气处理的热能回收，每一个机械环节都在对抗随机性——液滴的飞散、膜厚的波动、溶剂的挥发速率。涂装设备机械的进步方向，并非追求单一参数的先进，而是构建多变量协同控制系统，使涂装过程从“经验驱动”转向“数据驱动”。这一转型的基石，正是对机械结构、流体力学与材料特性的深入理解。
